TCCdesigner Benutzerhandbuch

• Java SE Runtime Environment (JRE 8)

Eine kostenlose Version kann unter www.java.com/de/download/ heruntergeladen werden.
Bitte beachten Sie allerdings die Änderungen betreffend der Oracle Java-Lizenz.

Nähere Hinweise zu den implementierten Berechnungsverfahren sind hier zu finden.

• Technische Spezifikation ONR CEN/TS 19103:2022 [1]
• Eurocode Grunddokumente:
  • EN 1990
    Grundlagen der Tragwerksplanung
  • EN 1991-1-1
    Einwirkungen auf Tragwerke
    Teil 1-1: Allgemeine Einwirkungen – Wichten, Eigengewichte, Nutzlasten im Hochbau
  • EN 1992-1-1
    Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken
    Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau
  • EN 1992-1-2
    Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken
    Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall
  • EN 1995-1-1
    Bemessung und Konstruktion von Holzbauten
    Teil 1-1: Allgemeines – Allgemeine Regeln und Regeln für den Hochbau
  • EN 1995-1-2
    Bemessung und Konstruktion von Holzbauten
    Teil 1-2: Allgemeine Regeln – Tragwerksbemessung für den Brandfall
• Nationale Anhänge:
  • Deutschland
  • Österreich

Es wird ausdrücklich darauf hingewiesen, dass es sich bei den implementierten Sprachversionen des TCCdesigners ausschließlich um Übersetzungen der österreichischen Version handelt. Es kann daher nicht ausgeschlossen werden, dass Abweichungen zu Fachnormen anderer Länder auftreten.

Der TCCdesigner besteht derzeit aus 3 Modulen.

Das Menü Datei bietet folgende Möglichkeiten:

• Neues Projekt erstellen
• Öffnen sowie Anzeige der kürzlich benutzten Dokumente
• Speichern
• Erstellen einer Zusammenfassung über die Angaben und Ergebnisse
• Programm beenden

Im Menü Bearbeiten können Projektinformationen eingegeben, sowie die Einstellungen verändert werden.

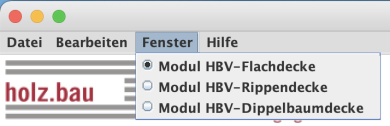

Im Menü Fenster kann zwischen den Modulen gewechselt werden.

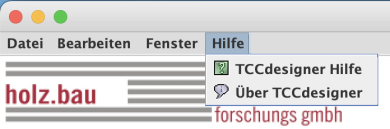

Im Menü Hilfe kann das Benutzerhandbuch aufgerufen werden. Zudem können Informationen über das Programm angezeigt werden.

Die erste Gruppe (von links nach rechts) besteht aus Speichern, Speichern unter … und Bericht erstellen (siehe Menüs).

Der nächste Button ist Berechnen. Die Berechnung kann auch mit dem Shortcut CTRL+R gestartet werden.

Der erste Button der nächsten Gruppe ruft das Fenster für die Einstellungen auf, der zweite das Info-Fenster, der dritte die Hilfe und der letzte die näheren Informationen zu den implementierten Berechnungsverfahren auf.

Über die folgenden Buttons kann die Sprache verändert werden. In der derzeit vorliegenden Version sind Deutsch, Englisch, Französisch, Italienisch, Spanisch und Niederländisch verfügbar.

Derzeit sind noch keine Einstellungen möglich.

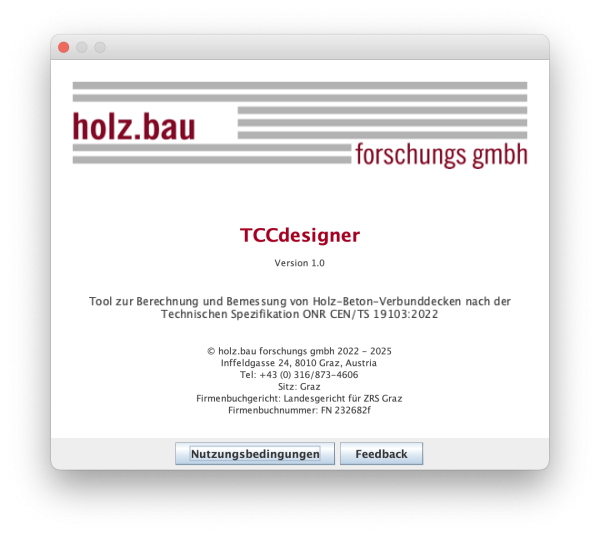

Im Info-Fenster findet man u.a. die Kontaktadresse, sowie die Möglichkeit die Nutzungsbedingungen anzuzeigen und einen „Feedback-Button“.

Über das Menü „Bearbeiten | Projektinfo“ gelangt man zur Eingabe der Projektinformationen. Hier können Projektnummer und Projektname vergeben, sowie eine Beschreibung des betrachteten Bauteils vorgenommen werden. Des Weiteren kann ein Bearbeiter eingetragen werden. Erstellungs- und Änderungsdatum des Projektes, sowie der Speicherort werden automatisch gesetzt.
